衛星ビッグデータと世界位置情報を統合した解析手法を開発
京都大学情報学研究科、一般財団法人宇宙システム開発利用推進機構、当社の3者で「世界初」
2018年02月15日
■ 衛星ビッグデータを世界位置情報と紐付ける「世界メッシュコード」と呼ぶデータ形式
■ 世界メッシュコードと衛星ビッグデータが紐づいた統計解析データを高速生成するアルゴリズム
■ 同アルゴリズムにより衛星ビッグデータを1/337に圧縮可能。標高ビッグデータの統計データベースを作成、一般利活用促進のため無償で公開する
■ 津波被害リスクの予測解析などに活用期待。世界メッシュコードと紐付けされたその他の統計データなどとの相関解析も可能
■ 将来、地下資源探索、水資源管理、洪水防止対策などに応用も
MM総研(東京都港区、所長・中島 洋)は2月15日、京都大学大学院情報学研究科、一般財団法人宇宙システム開発利用推進機構(J-spacesystems)との共同研究により、衛星ビッグデータと世界位置情報を統合解析する手法を世界で初めて開発、その研究結果を発表した。この手法を用いて作成した標高統計データベースを無償公開する。津波リスク予測など各種解析への利活用が期待される。
近年、衛星による観測技術が発展し、全世界レベルで様々な衛星ビッグデータが得られるようになってきた。しかし、衛星ビッグデータはこれまで世界位置情報(緯度、経度、面積区画)との標準的な紐付けがなされていなかったため、相互運用が困難。相互運用によって複数のデータの統合解析や他のデータ種との相関解析を可能にすることは、衛星データの商用的普及において大きな課題となっていた。
今回、京都大学大学院情報学研究科 佐藤彰洋特定准教授らは、日本工業規格(JIS)の地域メッシュコード(JIS X0410)注1)を独自に拡張して世界メッシュコード注2)と呼ぶデータ形式を世界で初めて開発。さらに、衛星ビッグデータを世界メッシュコードに紐づけて「統計データベース」を高速に生成する新アルゴリズムの開発に成功。これにより、衛星ビッグデータを1/337に圧縮することができる。
この手法を用い、衛星搭載型地球観測光学センサASTER注 3)が観測したASTER GDEM(全球3次元地形データ)注4)に記録される標高ビッグデータから、標準的集計が可能な統計データベース(標高統計データベース)を世界で初めて作成し、一般利活用促進のため無償オープンデータとして2018年2月15日より公開する。
今後、標高統計データベースの利用価値は様々な分野に広がる可能性があり、世界規模での津波被害リスクの予測解析などへの活用が期待できる。また、世界メッシュコードと紐付けされたその他の各種統計データベースとの相関解析も可能であるため、将来的には地下資源探索、水資源管理、洪水防止対策など様々な応用解析につながる可能性がある。
1.研究の背景
京都大学大学院情報学研究科 佐藤彰洋特定准教授らは、科学技術振興機構(JST)戦略的創造研究推進事業 さきがけ「ビッグデータ統合利活用のための次世代基盤技術の創出・体系化」(研究総括:喜連川優 国立情報学研究所 所長)における研究課題「グローバル・システムの持続可能性評価基盤に関する研究」(研究者:佐藤彰洋 京都大学大学院情報学研究科 特定准教授)において、地域メッシュコード(JIS X0410)を独自に全世界へ拡張し、標準的集計が可能なデータ形式である世界メッシュコードを提案。また、一般利活用促進のため世界メッシュコード計算用オープンライブラリの開発を行ってきた。
本共同研究では、全世界を覆う巨大データ源としてASTER GDEMに記録される全球陸域標高データに着目。ASTER GDEMは、経済産業省が開発した衛星センサASTERをNASAの人工衛星Terraに搭載して観測された1秒角(約30m)ごとの標高データ。1度角(約111km)四方を1タイル (1タイルには3601×3601個の1秒角標高データが含まれる) とすれば、全球陸域に相当する約22,000タイルには、総計約2億8500万個のデータ点が含まれる。
全球陸域標高データも他の衛星ビッグデータと同様、これまで世界位置情報(緯度、経度、面積区画)との標準的な紐付けがなされていなかったため、複数のデータの統合解析や他のデータ種との相関解析が困難だった。衛星データの商用的普及において、データの相互運用性は大きな課題となっていた。
2.研究の内容
本共同研究では、世界メッシュコードと呼ぶ標準的なデータ形式を提案。そして、衛星リモートセンシング注5)により得られた標高ビッグデータを世界メッシュコードに従い統計化する(統計代表値に変換する)ことで、データ量を大幅に圧縮、他のデータと統合/相関解析することを可能にした。また、世界メッシュ統計を作成するための高速アルゴリズムの開発に成功し、これまでスパコンレベルの計算機が必要であった全球規模の世界メッシュ標高統計作成処理が、一般的なパソコンレベルの計算機でできるようになった。
今回作成した標高統計データベースでは、ASTER GDEMの全球陸域総計約2億8500万データ点について、1メッシュ当たり30×45データ点のデータを4つの統計代表値に変換したことで、データ量の圧縮率約1/377を達成。
この世界メッシュコード体系に従い作成した標高統計データベースは、世界150以上の国と地域に対応している。これを「世界メッシュ標高統計データ」として世界メッシュ研究所注6)が2018年2月15日より無償公開。図1は、6カ国の標高統計データの地図上可視化の例となる。

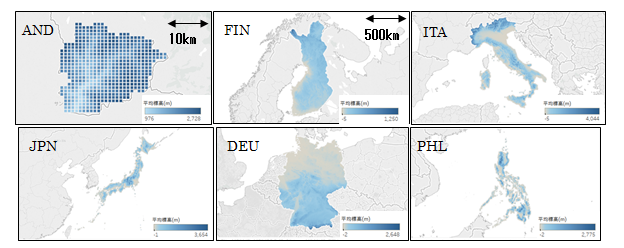

図1 公開予定の世界メッシュ標高統計データの地図上可視化の例
左上から右下まで順に(AND) アンドラ公国(スケール拡大)、(FIN)フィンランド、(ITA)イタリア、(JPN)日本、(DEU)ドイツ、(PHL)フィリピンの平均標高を示す。各図右下は標高スケール
また、世界メッシュコードの技術を用いることにより、これまで統合解析することが困難であった各種衛星ビッグデータを、世界位置情報を基に変換することが可能に。全世界規模の同一位置空間について、異なる分野・フォーマットで収集された、複数のビッグデータを比較、合成、可視化することができる。例えば標高データと津波リスクデータを統合的に解析することも可能。
図2はスリランカにおける世界メッシュごとでの最低標高と夜間光強度(人工構造物密度を示す指標であり人間活動の指標)、および過去の津波上陸カタログデータから推計される津波ハザード(最低標高地点津波到達ハザード)の比較解析事例を示す。津波ハザードとは津波上陸イベントが発生する平均周期の逆数(1/year)を表し、例えば津波ハザードが0.002の地点では500年に1度の発生頻度となる。
標高統計データベースでは、世界メッシュコードに対して4つの標高統計代表値(最小値、平均値、中央値、最大値)が紐づけされて含まれる。スリランカの比較解析事例では、そのうち最低標高地域において津波が到達するハザードと人工構造物密度との関係を示している。このように3つの世界メッシュデータ(標高・津波ハザード・人工構造物密度)を用いることにより、2つの推定が可能。1つには、人工構造物密度が高く、かつ津波ハザードが大きな地域を絞り込むことで、津波対策を行うべき場所を予測することができる。もう1つには、標高が低いため利便性が高く、人工構造物密度が低いため未利用で、かつ津波ハザードが小さな地点を絞り込み、津波に対して安全である新たな開発地域を推定することも可能。
このように、世界メッシュ統計によってデータを相互運用可能にすれば、統合分析、相関分析といった連結分析ができる。同一位置空間における網羅的観点からの特徴量評価を、大量のメッシュで同時に行えることになる。

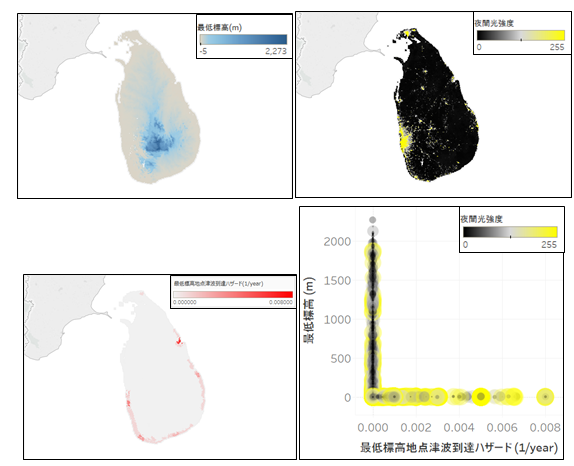

図2 スリランカにおける標高統計データと他のデータとの連結分析の事例
(左上)世界メッシュ最低標高値、(右上)世界メッシュ夜間光強度(NASA National Geophysical Data Centerが提供する夜間光画像から作成)、(左下)最低標高地点津波到達ハザード、(右下)最低標高・津波ハザードと夜間光強度との比較解析例。各図上部はスケール
夜間光強度データ引用元:https://visibleearth.nasa.gov/view.php?id=55167
津波ハザード計算のために使用した津波上陸カタログデータ引用元:Global Historical Tsunami Database. National Geophysical Data Center, NOAA. doi:10.7289/V5PN93H7
3.今後の展開
本共同研究では今後、世界規模での他の衛星ビッグデータ、政府統計、インターネット上から収集される位置座標を含むポイントデータ、ポリゴンデータ注7)から様々な世界メッシュ統計を作成することで、連結統合分析を行うアプリケーションの開発につなげる予定。
応用例として、①津波被害リスク予測、②地下資源探索、③水資源管理、④洪水防止対策等につながる可能性があります。さらに、⑤各地域の人口との相関性、⑥各地域の健康状態との相関性(病気発生状況)、⑦各地域の経済活動状況との相関性、⑧農業、畜産業などとの相関性、⑨野生動物生息地域との相関性(保護観点)など、様々な統計解析への応用、貢献が考えられる。
このように、各種データを相互運用することで、多様な統計解析指標を世界規模で計算できる新たなアプリケーションが実現できるようになります。世界規模での地形データ(DEMデータ注8))の利活用促進や商用的なサンプルデータの販売促進などが可能となる。
4.研究プロジェクトについて
科学技術振興機構(JST)戦略的創造研究推進事業(さきがけ)「ビッグデータ統合利活用のための次世代基盤技術の創出・体系化」(※文部科学省の人工知能/ビッグデータ/IoT/サイバーセキュリティ統合プロジェクト(AIPプロジェクト)の一環として運営)(研究統括:喜連川優、副統括:柴山悦哉)「グローバル・システムの持続可能性評価基盤に関する研究」(Grant Number: JPMJPR1504、研究代表者:佐藤彰洋、研究実施場所:京都大学大学院情報学研究科、研究期間:平成27年10月~平成31年3月)
共同研究「ASTERデータを用いた世界メッシュ統計の作成」(共同機関:株式会社MM総研、一般財団法人宇宙システム開発利用推進機構、京都大学、研究期間:平成29年7月~平成30年3月)
5.用語説明
注1) 地域メッシュコード(JIS X0410)
位置情報(緯度と経度)を基として定義される網の目形の区画(地域メッシュ)を表現するために一意に割り当てられた整数列。日本工業規格(JIS)によって規格されている。我が国の公的統計が準拠する空間統計標準として、40年以上の実績を有する。
地域メッシュは階層的に定義されており、全てで6階層(標準地域メッシュ3階層、分割地域メッシュ3階層)から構成されている。1次メッシュは約80km四方の領域を定義し、4桁の整数列で表される。2次メッシュは約10km四方の領域を定義し、6桁の整数列で表される。3次メッシュは約1km四方の領域を定義し、8桁の整数列で表される。同様に4次メッシュは9桁、5次メッシュは10桁、6次メッシュは11桁で表される。
注2) 世界メッシュコード
地域メッシュコード (JIS X0410)の上位に2桁のコードを付与することにより全世界を覆うことができる自然な拡張を行った独自コード体系。既存の地域メッシュコードの上位に20を付与することによりこれまで利用してきた地域メッシュコードを改編することなくそのまま世界メッシュコード体系に取り入れることを可能にする。
【詳細論文】
タイトル "World Grid Square Codes: Definition and an example of world grid square data"
著者名 Aki-Hiro Sato, Shoki Nishimura, Hiroe Tsubaki
掲載誌 2017 IEEE International Conference on Big Data (Big Data), 10-14 Dec. 2017, pp. 4156—4165
注3) 衛星搭載型地球観測光学センサASTER
ASTER (Advanced Spaceborne Thermal Emission and Reflection Radiometer)は、経済産業省(METI)が開発した可視から熱赤外にわたる14バンドの観測波長帯をもつ衛星搭載型の地球観測光学センサである。米国NASAの地球観測衛星Terraに搭載され、現在も運用されている。1999年の打ち上げ以来、18年以上の運用実績を有する。
注4) ASTER GDEM(全球3次元地形データ)
ASTER GDEM(ASTER Global Digital Elevation Model)は、経済産業省が米国航空宇宙局(NASA)と共同運用している衛星搭載型地球観測光学センサ ASTERにより取得した衛星画像データから作成した全球数値標高データ。
注5) 衛星リモートセンシング
人工衛星により対象を遠隔から測定する手段。陸域・海域・大気中における様々な現象を迅速かつ広範囲に渡り効率的に観測する手段として利用される。地球表面から放射される電磁波の波長ごとでの強度を場所ごとに観測したデータを得る。
注6) 世界メッシュ研究所
佐藤彰洋特定准教授らが運営する共同研究組織。共同研究の成果を発信している。
URL: http://www.fttsus.jp/worldgrids/ja/homepage/
注7) ポリゴンデータ
統合データ。ポリゴンとは「多角形」の意味であるが、コンピュータ上で取り扱うことができる複数の位置座標の連結として表現される多角形領域を表現するデータ。
注8) DEMデータ
世界規模での地形データ。DEMデータは、地表面を等間隔の正方形に区切り、それぞれの正方形に中心点の標高値を持たせたデータである。地上の5mが2万5千分の1地形図では0.2mmになる。5mのDEMの場合、2万5千分の1地形図の1cm四方には2,500個のDEMデータが含まれる。
